جويغوان ستيل · تأسست في قوانغدونغ
ISO 9001 / 14001 / 45001100% اختبار بالموجات فوق الصوتية على لحامات CJPQ355B · S355JR · A572 Gr.50

تصنيع الصلب الهيكلي الثقيل & أنظمة المباني الجاهزة

شريك EPC من الدرجة الأولى لأعمدة الصندوق، عوارض الألواح، العوارض الطويلة والهياكل المعدنية الجاهزة. 8 قواعد تصنيع في جنوب الصين، الشحن من موانئ شنتشن وقوانغتشو العميقة خلال 25–40 يومًا.

تحميل الرسومات لقائمة المواد خلال 24 ساعة
عرض المشاريع
8قواعد التصنيع في جنوب الصين
300,000 طنالطاقة السنوية، على مستوى المجموعة
3,000,000 م²+الهياكل الفولاذية المسلمة
25-40 يومًامدة التصنيع النموذجية
01من نحن

شريك واحد من نموذج تيكلا إلى تركيب الفولاذ

جويغوان ستيل هي الذراع الهيكلي الفولاذي لمجموعة جويغوان. نقوم بتصنيع الأعمال الفولاذية الثقيلة والمعقدة حسب رسوماتك، ويمكننا توفير نظام المباني الجاهزة الكامل حولها: أرضية العوارض، قشرة PBS مسبقة الصنع، التكسية والإشراف في الموقع.

قدمت فرقنا مقر CGN في شنتشن (18,472 طن من الفولاذ)، مبنى شاهق الارتفاع بطول 241 م في زينغتشنغ باستخدام لوح Q420GJC، ومستودع JD لوجيستيكس الذكي رقم 1 في آسيا في دونغقوان.

  • تصنيع حسب الرسم من 50 طن أو 2,000 م²
  • تجميع تجريبي في الورشة للعوارض حتى 90 م
  • شهادات اختبار المصنع حسب EN 10204 3.1 لكل دفعة
  • التركيب في جنوب شرق آسيا عبر PT Xianghe، شركتنا الفرعية في إندونيسيا
شركات مجموعتنا
قواعد التصنيع
ورشة التصنيع، قاعدة قوانغدونغ
02الحلول والمنتجات

كل نظام هيكلي يحتاجه المبنى الفولاذي

اختر نوع المبنى أو عائلة الأعضاء. كل صفحة تعرض الفتحات، درجات الفولاذ، حدود المعالجة والمشاريع المرجعية.

الخدمة الرائدة

تصنيع الفولاذ الإنشائي

أعمدة الصندوق، عوارض الألواح والعقد متعددة التجاويف مصممة حسب رسومات ورشتك.
اللوجستيات

مستودعات فولاذية

فتحات واضحة من 30–74 م للوجستيات والتخزين البارد.
ناطحات سحاب

تجاري وناطحات سحاب

الأعمدة العملاقة والهياكل الخارجية.
امتداد طويل

الهياكل الشبكية والهياكل الفضائية

هياكل أنبوبية وصندوقية، مُجمعة مسبقًا حتى 90 م.
الطيران

حظائر الطائرات

صالات ومراكز تدريب خالية من الأعمدة.
التخزين بالجملة

هياكل الحبوب والصوامع

دعامات بطول 50 م وامتدادات بطول 47 م.
البنية التحتية

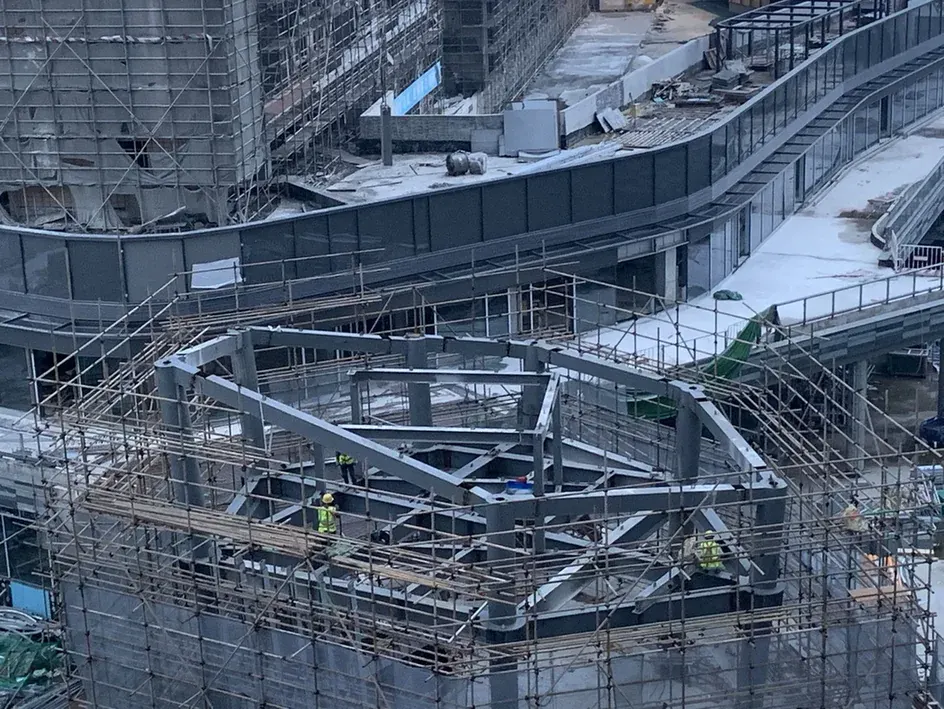

الجسور والممرات الجوية

جسور المشاة والجسور الوصلية مرفوعة كقطعة واحدة.
نظام حاصل على براءة اختراع

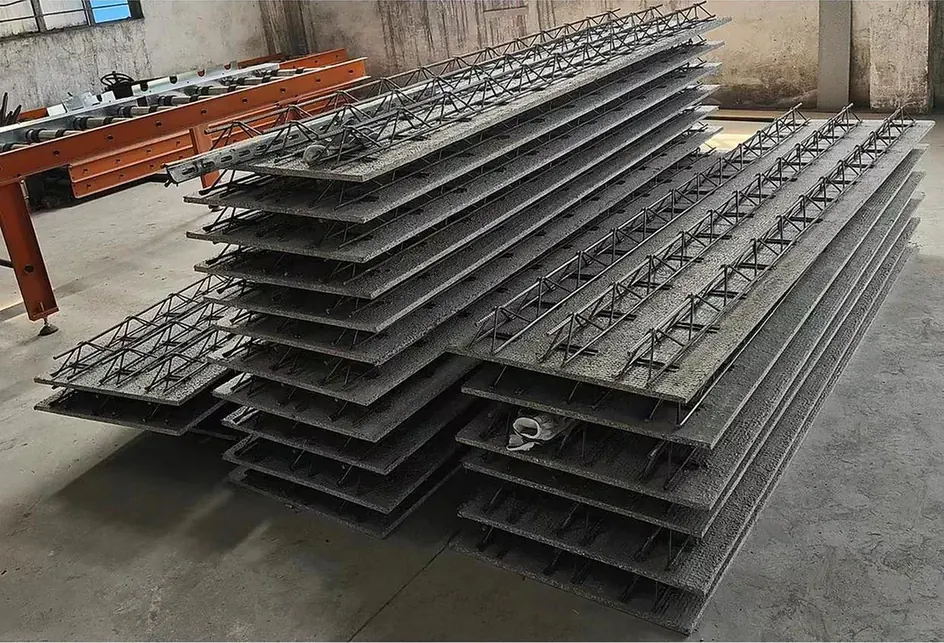

سطح أرضية هيكل شبكي

قوالب دائمة، بدون دعامات.
مبنى مسبق الصنع

نظام القشرة مسبقة الصب PBS

قشرة مصنعّة للإطارات الخرسانية المسلحة. أسرع من الصب في الموقع.
لست متأكدًا من النظام؟

أرسل الرسومات، واحصل على قائمة مواد خلال 24 ساعة

فريق Tekla الخاص بنا يراجع تصميمك ويوصي بأكثر الهيكليات اقتصادية.
03كيف تتم عملية التسليم

من الرسومات إلى تركيب الفولاذ في خمس خطوات مراقبة

انقر على خطوة لرؤية ما يحدث وما تستلمه.

رسومات الورشة خلال 5-10 أيام عمل

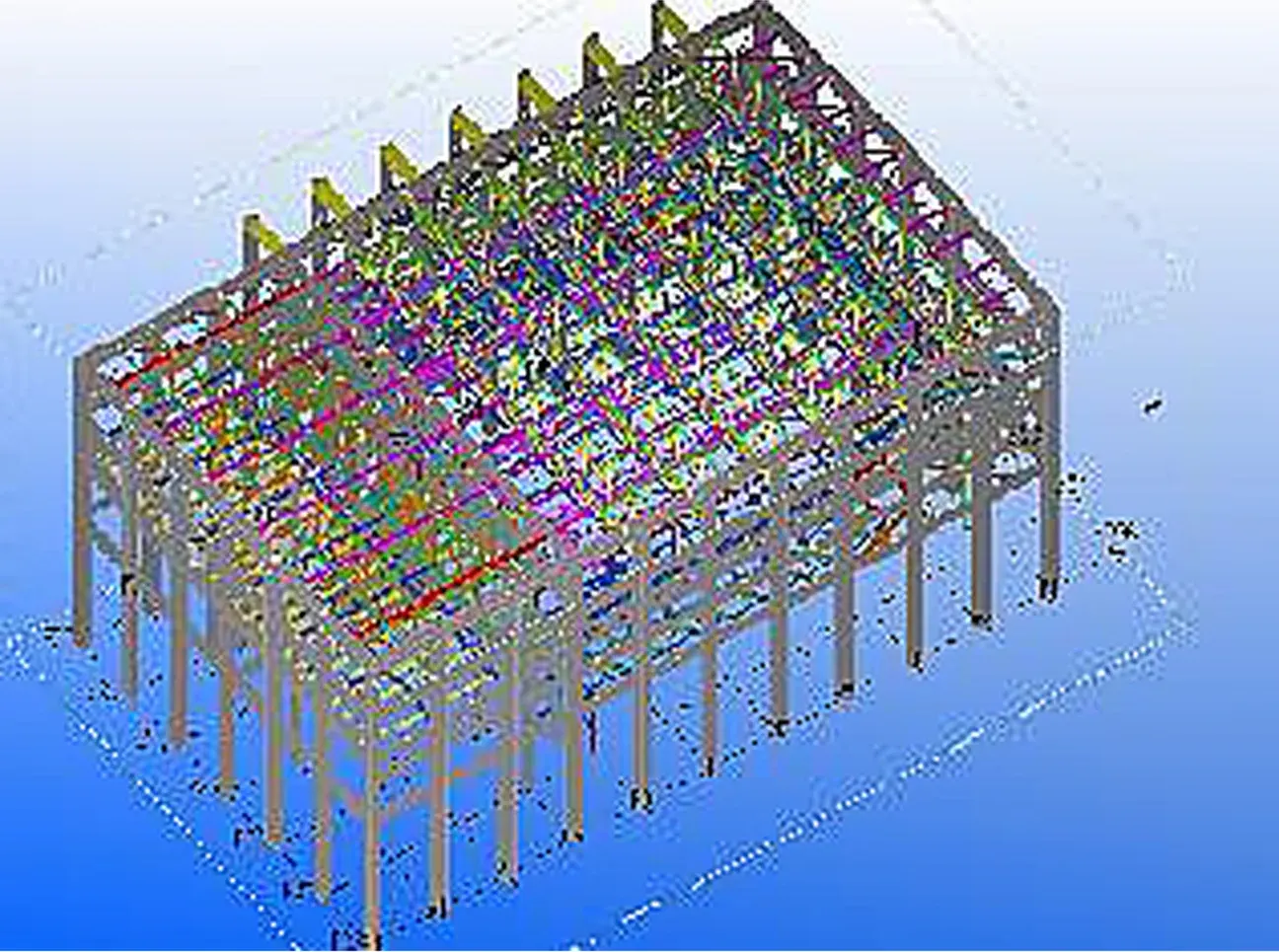

يقوم فريق التفاصيل لدينا بتحويل تصميم IFC أو DWG الخاص بك إلى نموذج Tekla Structures، ويفحص الوصلات ويصدر رسومات الورشة وملفات NC وقائمة مواد دقيقة الوزن.

  • تصميم الوصلات وفقًا لـ AISC 360، EN 1993 أو AS 4100
  • تقرير التعارضات وطلبات المعلومات قبل قطع الفولاذ
  • دقة قائمة المواد ضمن 2% من الوزن النهائي

الأقسام الثقيلة، اللحام المُراقب

يتم قطع الألواح من 6 إلى 100 مم باستخدام CNC، وتجميعها ولحامها بخطوط اللحام بالقوس المغمور، اللحام بالشرارة الكهربائية واللحام الروبوتي. الأقسام الصندوقية حتى 1800 × 1800 مم، القطع الفردية حتى 24 م و60 طن.

  • WPS / PQR مؤهل وفقًا لـ AWS D1.1 أو ISO 15614
  • Q355B، Q420GJC، S355JR، A572 Gr.50
  • التفجير إلى Sa2.5 قبل الطلاء

تم إثباته في الورشة قبل الشحن

تُجمع الهياكل المعقدة والعقد تجريبيًا في الورشة، وتُفحص وتُطابق علامات التوافق. يتم اختبار كل لحام اختراق كامل بالموجات فوق الصوتية وتسجيله.

  • تقارير الأبعاد لكل قطعة
  • سجلات UT، MT وسمك الطلاء DFT
  • مرحب بالتفتيش من طرف ثالث (SGS، BV، TUV)

معبأة للرحلة، وليس فقط للشاحنة

يتم قطع الأعضاء إلى 11.8 م لحاويات 40HQ أو شحنها كقطع منفصلة. مدة العبور النموذجية: مانيلا حوالي 3 أيام، ماليزيا حوالي 4، إندونيسيا حوالي 6، أستراليا 12-15.

  • خطط التحميل وقوائم التعبئة لكل حاوية
  • علامات التركيب تطابق نموذج Tekla
  • شروط FOB، CFR أو CIF

المهندسون في الموقع عندما يكون الأمر مهمًا

نرسل مشرفي التركيب إلى أي سوق. في جنوب شرق آسيا، توفر شركتنا الفرعية PT Pemasangan Baja Struktur Xianghe فرق تركيب كاملة في الموقع.

  • تسلسل التركيب وخطط الرفع
  • شد البراغي وفحوصات المسح
  • تركيب تسليم المفتاح في إندونيسيا والمنطقة
04التسليم العالمي

أرقام مستمدة من المشاريع المنجزة

3م+م² من الهياكل الفولاذية المكتملة
2م+م² من المباني الخضراء والمسبقة الصنع
300Kطن سنوي من قدرة التصنيع
8قواعد التصنيع
43براءات الاختراع الممنوحة
مشاريع مرجعية

الأعمال الحديثة

05موثوق به من قبل

شركاء المشروع والمالكين

المالكون والمطورون والمقاولون من الدرجة الأولى الذين قمنا بتوريد الفولاذ لهم.

تم تصنيع وتسليم 18,472 طن من الفولاذ الهيكلي، بما في ذلك أعمدة ميجا متعددة التجاويف، لمقر CGN في شنتشن.
المقر الرئيسي لـ CGNالمالك: مجموعة الصين العامة للطاقة النووية
شريك الهيكل الفولاذي في المشاريع مع شركة البناء الهندسي الصينية الحكومية، بما في ذلك المباني الحائزة على جائزة لوبان.
شركة البناء الهندسي الصينية الحكوميةشريك المقاول الرئيسي
إطار فولاذي طويل الامتداد لمستودع JD Logistics الذكي رقم 1 في آسيا، تم تسليمه ضمن جدول برنامج اللوجستيات.
JD Logisticsالمالك: آسيا رقم 1 دونغقوان
06الأسئلة الشائعة

الأسئلة التي يطرحها المشترون قبل الطلب الأول

لا تجد إجابتك؟ يرد مهندسونا خلال 24 ساعة.

اقرأ أدلتنا
ما هو الحد الأدنى لكمية الطلب؟

نحن نقبل المشاريع التي تبدأ من 50 طنًا من الفولاذ الهيكلي أو 2000 متر مربع من مساحة البناء. يمكن إضافة حزم أصغر إلى شحنة أكبر.

أرسل رسومات IFC أو DWG أو Tekla أو PDF وسنقدم لك قائمة المواد (BOM) والوزن الإجمالي وسعر FOB خلال 24 ساعة لمعظم المشاريع. تستغرق الحزم الكبيرة أو المعقدة من 2 إلى 3 أيام عمل.

تستغرق عملية التصنيع من 25 إلى 40 يومًا بعد الموافقة على رسومات الورشة. تستغرق العقد المعقدة والأعمدة متعددة التجاويف من 40 إلى 60 يومًا. تستغرق الرحلة البحرية إلى جنوب شرق آسيا من 3 إلى 6 أيام، وإلى أستراليا من 12 إلى 15 يومًا.

Q235B، Q355B/C/D و Q420GJC، بالإضافة إلى ما يعادل EN 10025 S355JR/J2 و ASTM A572 Gr.50 / A36. تم تصميم الوصلات وفقًا لـ AISC 360 و EN 1993 أو AS 4100 حسب المواصفات.

يتم تأهيل إجراءات اللحام بواسطة WPS/PQR. تخضع جميع اللحامات ذات الاختراق الكامل للوصلة لاختبار بالموجات فوق الصوتية 100%، مع اختبار MT على اللحامات الزاوية عن طريق أخذ عينات. تُرسل التقارير مع الفولاذ.

نحن نرسل مشرفي التركيب في جميع أنحاء العالم. في إندونيسيا وجنوب شرق آسيا، توفر شركتنا الفرعية PT Pemasangan Baja Struktur Xianghe فرق تركيب كاملة.
