Hasta 1,800 × 1,800 mm
Columnas en caja soldadas, vigas en caja, tubo laminado y columnas de tubo cónico con diafragmas internos soldados por ESW.
- Inicio
- Productos
Construcción según plano desde 50 tQ355B · S355JR · A572 Gr.50100% UT en soldaduras CJP
Componentes estructurales de acero diseñados y sistemas modulares de pisos
Cada elemento primario y secundario que un edificio de acero necesita, fabricado según sus planos en un sistema de fábrica único. Columnas en caja hasta 1,800 × 1,800 mm, secciones H hasta 3,000 mm de profundidad, armaduras ensambladas a prueba hasta 90 m, además de cubierta de piso patentada y cascarones PBS.
7Familias de elementos bajo un mismo techo
≤ 100 mmEspesor de placa
24 m / 60 tPieza única máxima
90 mEnsamblaje a prueba de armadura
01Cómo leer este catálogo
Sin tamaños fijos. Límites fijos.
Columnas, vigas, armaduras y nodos no son artículos de stock. Cada pieza se corta y suelda desde placa hasta la sección según sus planos. Lo que podemos publicar, y lo que un ingeniero necesita para juzgar la adecuación, son los límites de nuestra planta: rangos de sección, espesor de placa, longitud y peso de la pieza, procesos de soldadura y alcance de inspección.
Cada página de elemento a continuación sigue la misma estructura: tipos de sección, límites dimensionales, grados y soldadura, control de calidad, aplicaciones típicas y un proyecto de referencia. La tabla de capacidades en esta página resume todos los límites en un solo lugar.
El acero primario y secundario puede enviarse en los mismos contenedores. Un paquete de almacén típicamente combina marcos H cónicos, correas, arriostramientos, escaleras y una cubierta de entresuelo, para que su sitio reciba una entrega codificada en lugar de tres proveedores.
- Planos de taller en Tekla Structures antes de cualquier corte
- Elementos marcados por pieza para coincidir con el modelo de montaje
- Certificados de prueba de fábrica según EN 10204 3.1 para cada lote
Stock de placas y secciones, base Guangdong
02Elementos primarios
Acero estructural pesado y complejo
Las cuatro familias que soportan la carga. La mayoría de los pedidos de exportación combinan al menos dos de ellas.
Profundidad del alma hasta 3,000 mm
Secciones H soldadas por arco sumergido, elementos de marcos de portal cónicos, vigas curvas y vigas de placa para puentes.
Montaje de prueba hasta 90 m
Cerchas de tubos, cajas y sección H, enviadas desmontadas o como módulos, además de estructuras espaciales y columnas reticuladas.
Tiempo de entrega de 40–60 días
Mega columnas multicelulares, columnas cruciformes, nodos soldados tipo fundición Y/X y miembros torsionados, modelados en 3D y preensamblados.
03Sistemas de piso, cubierta y secundarios
Los sistemas que completan el edificio
Las cubiertas de piso y PBS son fabricadas por nuestra empresa hermana Guangdong Guiguan Green Building Technology y suministradas en el mismo paquete.
≈28 kg/m² · Clase A de resistencia al fuego

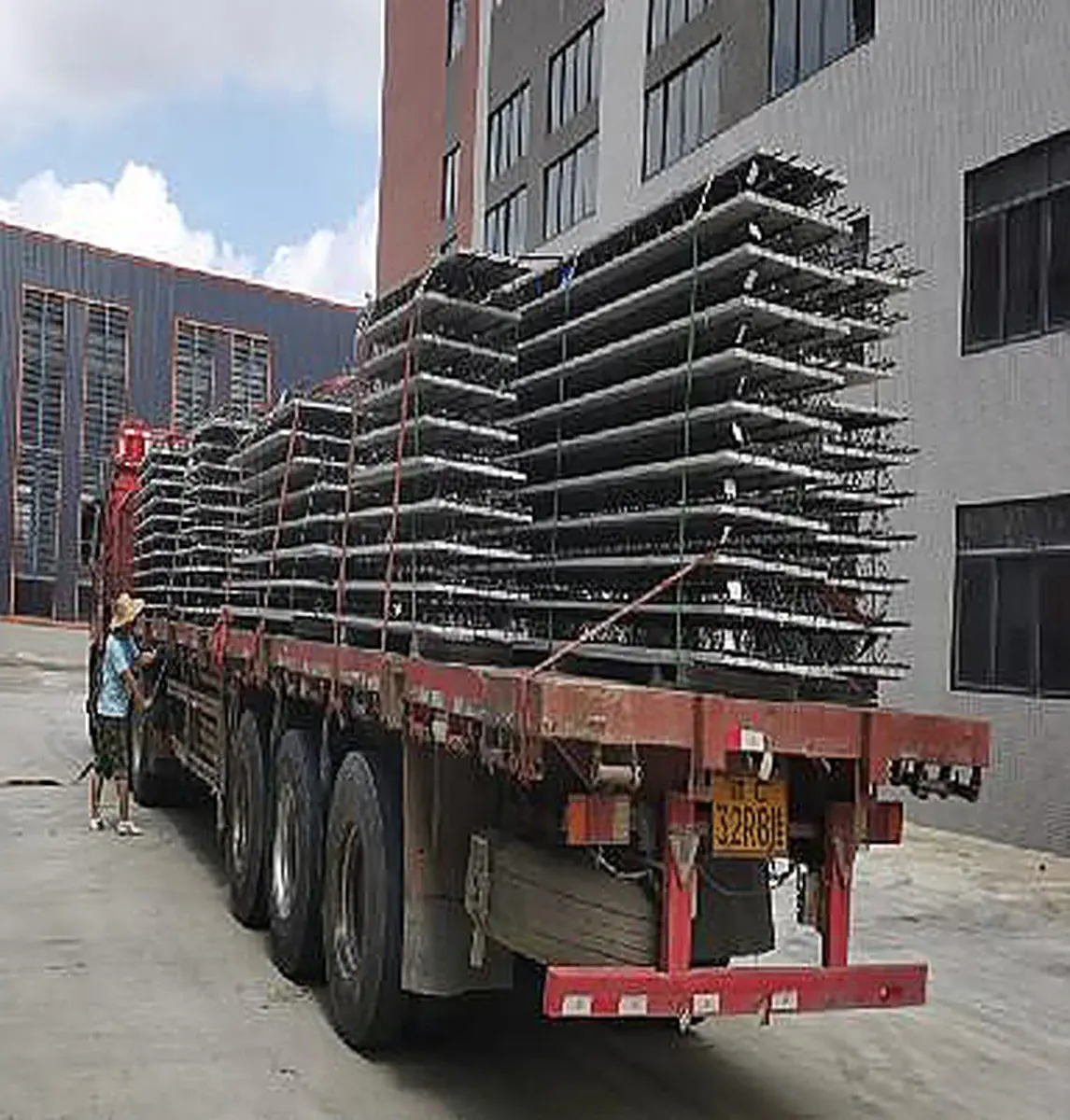

Cubierta de cerchas con encofrado permanente patentado y tablero base de concreto reforzado con fibra. Sin encofrado inferior que retirar.
Prefabricación de estructura RC

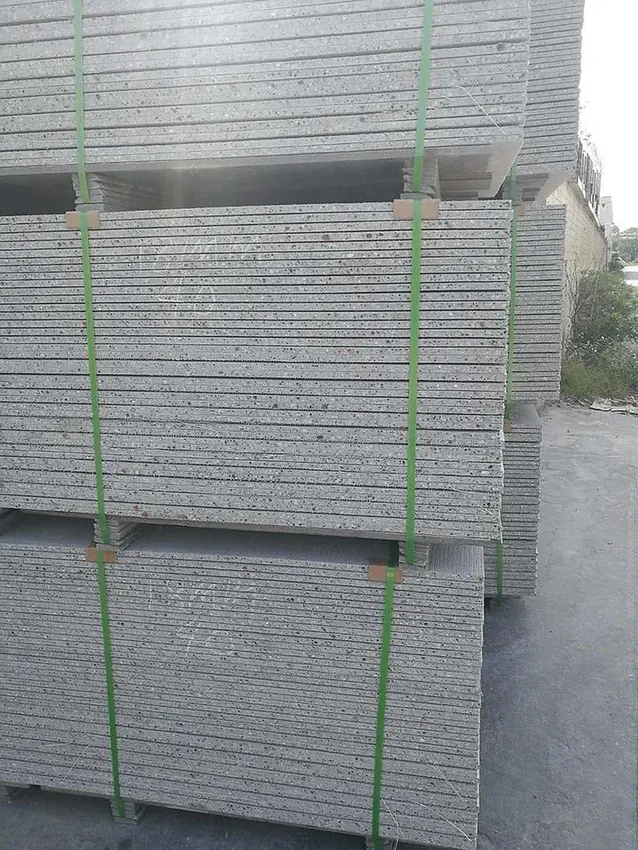

Cubiertas de concreto reforzado con fibra para columnas, vigas, losas y muros de corte. Cubierta prefabricada, núcleo colado en sitio.
Se envía con la estructura primaria
Correas C/Z, escaleras industriales y en espiral, plataformas para equipos, pasarelas de rejilla y partes embebidas.
04Límites de procesamiento
Tabla de capacidad de fabricación
Los límites que nuestros ingenieros verifican primero al revisar sus planos.
| Ítem | Capacidad |
|---|---|
| Vigas H soldadas | Profundidad del alma 200–3,000 mm; ancho de ala 150–1,000 mm; placa 6–100 mm |
| Columnas y vigas de caja soldadas | 300 × 300 a 1,800 × 1,800 mm; placa 12–100 mm (mega columnas multicavidad en segmentos más allá de 3,000 mm) |
| Columnas de tubo laminado | Φ400–3,000 mm; pared 8–80 mm; tubos cónicos disponibles |
| Grados de acero | Q235B–Q460, Q355GJ, Q420GJC; ASTM A36 / A572 Gr.50 / A992; EN S235–S355J2 / NH |
| Longitud máxima de pieza | ≤ 24 m en taller; ≤ 11.8 m para contenedores 40HQ; longitud completa por carga fraccionada |
| Peso máximo de pieza | ≤ 60 t (capacidad de grúa del taller) |
| Ensamblaje a prueba de armadura | Cercha simple hasta 90 m de luz, inspeccionada y marcada para ensamblaje |
| Corte | Corte CNC por llama / plasma 6–150 mm; corte de perfil tubular Φ60–1,500 mm |
| Taladrado | Taladrado CNC 3D Φ12–60 mm |
| Procesos de soldadura | SAW, GMAW (CO₂), electroslag (ESW), soldadura robótica |
| Tratamiento superficial | Granallado Sa2.5; epoxi rico en zinc + MIO + poliuretano; HDG (baño ≤ 12 m); recubrimiento intumescente contra incendios |
| Inspección | 100% UT en todas las soldaduras de penetración completa; MT/PT según AWS D1.1 / GB 50205; EN 10204 3.1 MTC |
| Tiempo de entrega | 25–40 días (miembros estándar) / 40–60 días (miembros complejos) después de la aprobación del plano de taller |
| Capacidad | Hasta 300,000 t/año, a nivel de grupo |
Valores típicos. Los límites finales se confirman por proyecto en nuestra cotización.
¿Más allá de los límites? Los miembros sobredimensionados se dividen en puntos de empalme acordados con soldaduras de penetración completa o uniones atornilladas de alta resistencia, luego se ensamblan a prueba antes del envío. Nuestros detallistas proponen el diseño del empalme con la cotización.
25–40 díasTiempo estándar de entrega
40–60 díasNudos complejos
24 hLista de materiales y precio FOB
05Grados y códigos
Grados de acero y códigos de diseño con los que trabajamos
Compramos placa de los principales molinos chinos y certificamos cada lote. Los grados se corresponden con el estándar nombrado en sus planos.
| GB (China) | Equivalente EN 10025 | Equivalente ASTM | Uso típico |
|---|---|---|---|
| Q235B (GB/T 700) | S235JR | A36 | Acero secundario, correas, plataformas, escaleras |
| Q355B (GB/T 1591) | S355JR | A572 Gr.50 / A992 | Columnas, vigas, cerchas: grado primario predeterminado |
| Q355C / Q355D | S355J0 / S355J2 | A572 Gr.50 (con prueba de impacto) | Miembros para baja temperatura o alta tenacidad |
| Q355GJ / Q420GJC (GB/T 19879) | S355J2+Z35 / S420ML | A572 Gr.60 (probado en dirección Z) | Placa gruesa para columnas y nudos de gran altura, probado en dirección Z |
| Q355NH (resistente a la intemperie) | S355J2W | A588 | Puentes expuestos y pasarelas aéreas |
Los equivalentes son para comparación de diseño. La sustitución se acuerda con el ingeniero responsable; los certificados de materiales (MTC) según EN 10204 3.1 se envían con cada lote.
AISC 360 / AWS D1.1
Diseño de conexiones y soldadura según la práctica de EE. UU. Utilizado para Filipinas, Medio Oriente y América Latina.
EN 1993 / EN 1090
Verificaciones de diseño Eurocódigo y requisitos de clase de ejecución EXC2/EXC3 aplicados a fabricación y pruebas.
AS 4100 / AS/NZS 5131
Reglas australianas de diseño y fabricación para proyectos en Australia y Nueva Zelanda.
GB 50017 / GB 50205
Códigos chinos de diseño y aceptación, base de nuestros procedimientos internos WPS y QC.
¿Necesita una tabla completa de equivalencias con valores de límite elástico, resistencia a la tracción e impacto? Vea Q355B vs A572 vs S355JR. La fabricación se prueba conforme al código en los planos; se aceptan inspecciones SGS, BV, TÜV e Intertek.
06Guía de selección
¿Qué elementos necesita su edificio?
Mezcla típica de elementos y consumo de acero por tipo de edificio. El tonelaje final proviene del modelo Tekla.
| Tipo de edificio | Mezcla típica de elementos | Consumo de acero | Página de solución |
|---|---|---|---|
| Almacén logístico, luz de 30–74 m | Marcos en H cónicos o cerchas tubulares, correas, arriostramientos, entrepiso | 32–45 kg/m² | Edificios de almacenes de acero |
| Planta industrial con grúas | Columnas en H soldadas, vigas para grúa, cerchas de techo, plataformas | 55–95 kg/m² | Edificios industriales de acero |
| Edificio alto y complejo | Mega columnas tipo caja y multicavidad, cerchas de arriostramiento, entrepiso | Desde modelo del proyecto | Acero comercial y de gran altura |
| Hangar y sala de aviación | Cerchas tubulares o tipo caja de gran luz, columnas reticuladas | Desde modelo del proyecto | Edificios de hangares para aeronaves |
| Puentes y pasarelas aéreas | Vigas tipo caja, vigas de placa, elementos Q355NH | Desde modelo del proyecto | Puentes de acero y pasarelas aéreas |
| Almacenamiento de grano y a granel | Estructuras para cintas transportadoras, cerchas, marcos en H | Desde modelo del proyecto | Estructuras de silo y almacenamiento de granos |
Precio FOB indicativo en China para acero estructural fabricado es aproximadamente USD 1,100–1,800 por tonelada según complejidad y recubrimiento. Confirmado por cotización.
07Solicitar precios de elementos
Qué enviar para un BOM de 24 horas
Para trabajos de construcción según planos, cotizamos a partir de sus dibujos. Para paquetes de diseño y suministro, nuestro equipo de Tekla propone primero las secciones y cotiza el modelo optimizado. De cualquier manera, se devuelve una lista de materiales (BOM) con peso exacto junto con el precio.
- Planos estructurales (DWG, IFC, Tekla o PDF) o una lista de miembros
- Grado de acero y código de diseño
- Vanjas, cargas y clase de viento / sísmica
- Especificación de recubrimiento y protección contra incendios
- Puerto de destino e Incoterm (FOB, CFR, CIF)
- Fecha requerida en sitio
Modelo Tekla, precisión de BOM dentro de 2%
08Preguntas frecuentes
Preguntas sobre nuestra gama de miembros
Las preguntas específicas de sección se responden en cada página de miembro.
¿Venden secciones estándar de stock?
No. Fabricamos según los planos. Las secciones laminadas en caliente se compran a los molinos cuando se ajustan al diseño; las secciones soldadas se construyen a partir de placas cuando la profundidad, el espesor o la longitud exceden los rangos laminados.
¿Cuál es el miembro más grande que puedes hacer en una sola pieza?
Hasta 24 m de largo y 60 t en el taller. Secciones de caja de hasta 1,800 × 1,800 mm y secciones H de hasta 3,000 mm de profundidad. Los elementos más grandes se dividen en uniones diseñadas y se ensamblan de prueba.
¿Pueden el acero primario y secundario enviarse juntos?
Sí. Las correas, escaleras, plataformas, partes empotradas y la cubierta del piso se embalan con el marco principal, codificados con el mismo modelo de montaje, a partir de un mínimo de 50 t o 2,000 m².
¿Qué grado de acero debo especificar?
Q355B (equivalente a S355JR y A572 Gr.50) cubre la mayoría de columnas, vigas y armaduras. La placa gruesa para columnas de gran altura utiliza Q355GJ o Q420GJC con pruebas en dirección Z. El acero secundario suele ser Q235B.
¿Cómo están protegidos los miembros para el transporte marítimo?
Los miembros son sometidos a blast a Sa2.5 y recubiertos antes del embalaje. Las caras mecanizadas están protegidas, los pernos están embolsados y etiquetados, y el acero se corta a 11.8 m para contenedores 40HQ o se envía a granel.
Envíe sus planos. Obtenga una lista de materiales y precio FOB en 24 horas.
DWG, IFC, Tekla o PDF. Revisión de ingeniería por nuestro equipo Tekla, desde 50 t o 2,000 m².
